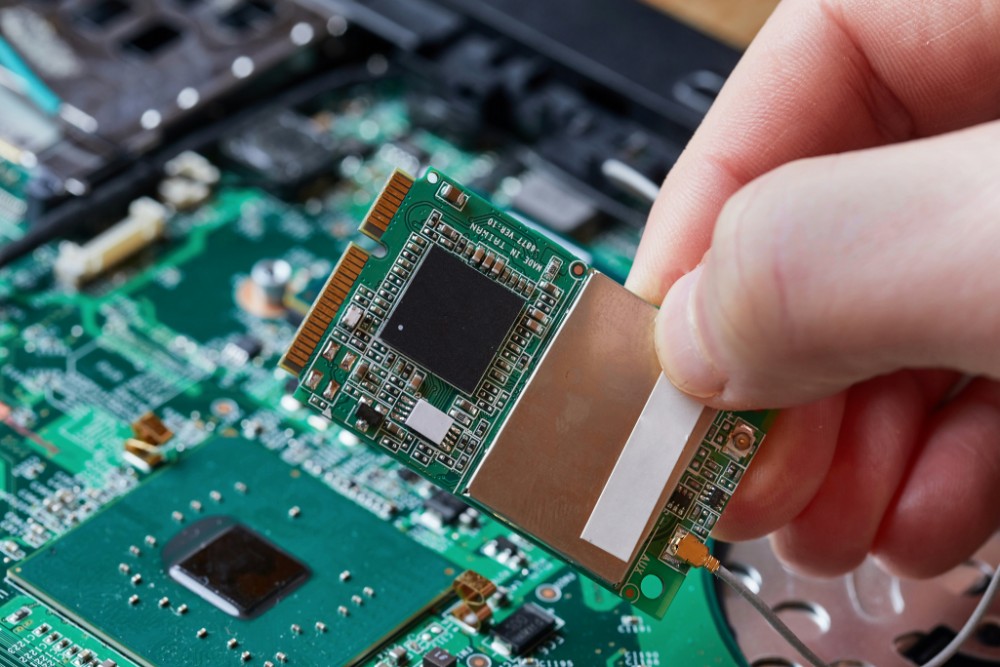

Comment est fabriquée une carte électronique?

Si vous vous demandez comment est fabriquée une carte électronique, ce sujet va vous intéresser. La fabrication d'une carte électronique est un processus spécifique qui nécessite un certain nombre d'étapes. Il faut être précis et minutieux, et surtout avoir des connaissances en électronique numérique et analogique. Il existe des bureaux d'études électroniques spécialisés dans la fabrication de ces cartes.

Les services d'un bureau d'études électronique

Un bureau d'études électronique regroupe un groupe de professionnels qui étudient les données fournies par leur client. Cela déterminera la viabilité d'un projet électronique. En choisissant de travailler avec un bureau d'études électronique, vous aurez des experts à votre disposition pour mener à bien votre projet.

Fort de son expérience, un bureau d'études électronique est capable de donner vie à votre projet, qu'il soit analogique ou numérique. En plus de la conception de votre projet, elle propose plusieurs services dont son élaboration et son suivi :

– la fabrication de cartes électroniques, – la production de produits embarqués connectés, – la certification de votre produit (vous accompagne dans la démarche).

Par conséquent, faire appel à un bureau d'études est un excellent moyen de concevoir des produits électroniques de qualité répondant aux exigences de votre industrie. Assurez-vous de toujours vérifier la qualité du matériel et privilégiez un prestataire qui vous garantit une communication fluide et de la réactivité.

Conception d'une carte électronique.

La fonction de la carte électronique est d'assurer la liaison électrique entre les composants électroniques. Ceci est fait dans le but de concevoir un circuit électronique complexe. Sa fabrication suit un processus qui nécessite plusieurs étapes.

Le plan du circuit électronique.

Ce circuit regroupe tous les composants électroniques interconnectés au moyen d'une carte électronique. Son but est de remplir une fonction bien précise. Vous devez commencer le processus de fabrication en établissant le plan de votre circuit électronique.

C'est lui qui permet de déterminer les fonctions qu'il doit remplir. L' utilisation de logiciels de CAO (Conception Assistée par Ordinateur) est très importante et fondamentale pour définir le schéma de la carte et son routage. Ainsi, il vous est possible de tester les différentes fonctions de la carte, grâce aux modes de simulation présents dans le logiciel de CAO.

Le routage du schéma électrique.

Une fois cette étape réalisée, l'organisation physique des composants sur la carte électronique peut être étudiée. Pour cela, utilisez un logiciel pour établir les liens entre les composants choisis. Le choix des composants dépend de contraintes telles que l'espace disponible et la résistance aux conditions thermiques ou électrostatiques.

Le routage du schéma électrique consiste à assurer le routage des données entre les différents composants électroniques. L'objectif est que chacun soit irrigué électriquement de manière optimale. Il faut utiliser les fonctions de routage du logiciel pour connaître le chemin des pistes qui vont relier les composants entre eux.

La fabrication du circuit imprimé.

Le circuit imprimé n'est rien d'autre que le support des composants électroniques. Plus précisément, il s'agit d'une plaque époxy gravée de rainures en cuivre. Il est important de préparer la carte pour permettre au cuivre restant de former les pistes définies par le routage. Cette opération consiste à enlever une partie de la couche de cuivre.

L'impression de l'oeuvre et l'insolation du circuit imprimé

L'oeuvre d'art désigne une représentation du circuit imprimé réalisée sur un film transparent. Il est réalisé en fonction du routage et permet de bien voir l'organisation des éléments et les traces de la carte électronique. Une fois la réalisation de l'œuvre d'art terminée, on peut passer à l' exposition de la plaque époxy.

C'est un procédé qui consiste à soumettre les rainures dessinées à la surface de la plaque à un rayonnement UV. Sa fonction est de fixer les particules de cuivre, pour la création des lignes du circuit imprimé. Une fois l'insolation terminée, la plaque est exposée. Cela permet à la plaque d'être gravée de façon permanente.

Installation et soudure de composants.

C'est la dernière étape du processus de fabrication. Les composants doivent être placés sur le circuit imprimé en se référant au schéma électrique. La fabrication de la carte est terminée une fois les composants en place et soudés.

Concevoir une carte électronique nécessite une réelle expérience et des compétences particulières en électronique et en informatique. C'est pourquoi il est recommandé de se rendre dans un bureau d'études électronique pour un projet de ce type.
